Что представляет собой сварочное оборудование, на какие группы делится и в чем заключаются особенности каждого вида. Расскажем про популярные модели сварочных инверторов, про сварочные полуавтоматы, споттеры и другие виды оборудования.
Сварочное оборудование – это набор инструментов и устройств, предназначенных для соединения металлических деталей посредством сварки. Сварка представляет собой процесс, при котором два или более металлических элементов соединяются путем их нагрева и плавления с последующим охлаждением, образуя прочное и надежное соединение.
Существует множество различных типов сварочного оборудования, каждый из которых имеет свои особенности, преимущества и области применения.

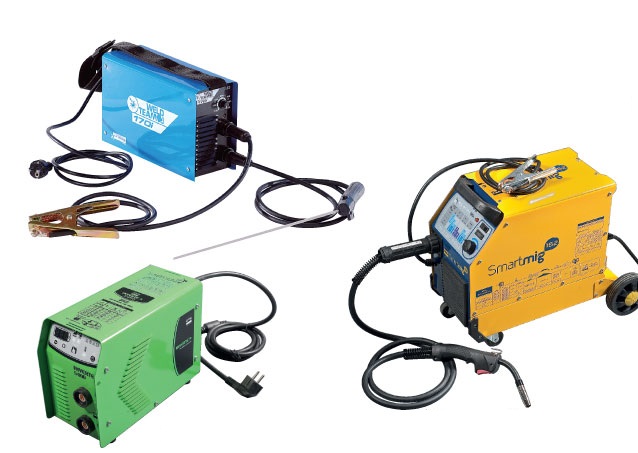

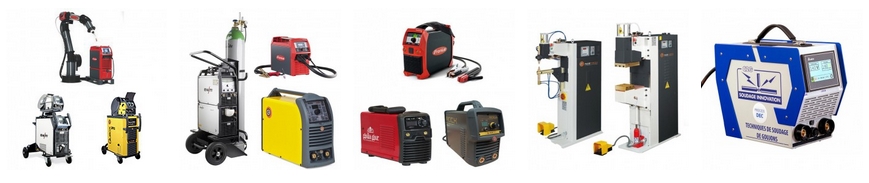

Основные виды сварочного оборудования
Сварочные трансформаторы
Используются для понижения напряжения и увеличения тока, необходимого для дуговой сварки. Они просты в использовании и подходят для большинства типов дуговой сварки.
Сварочные выпрямители
Преобразуют переменный ток в постоянный, обеспечивая стабильную сварочную дугу. Применяются для различных сварочных процессов, включая ручную дуговую сварку, сварку под флюсом и аргонодуговую сварку.
Инверторные сварочные аппараты
Компактные и легкие устройства, которые используют высокочастотные транзисторы для преобразования тока. Они обеспечивают стабильную дугу и высокое качество сварки при низком энергопотреблении.
Сварочный инвертор
Это современное сварочное оборудование, использующее технологию инвертирования для преобразования переменного тока высокой частоты в постоянный ток, обеспечивая стабильную сварочную дугу и высокое качество сварочных работ.
Инверторные сварочные аппараты являются компактными, легкими и энергоэффективными устройствами, которые постепенно вытесняют традиционные трансформаторные и выпрямительные сварочные аппараты благодаря своим многочисленным преимуществам.
Принцип работы сварочного инвертора
Сварочный инвертор преобразует входное напряжение переменного тока в высокочастотный переменный ток, который затем выпрямляется в постоянный ток с помощью диодов.
Высокая частота позволяет значительно уменьшить размеры трансформатора, что делает инверторные аппараты компактными и легкими. В результате пользователь получает стабильную сварочную дугу с минимальными колебаниями, что улучшает качество сварочного шва.
Основные компоненты сварочного инвертора:
- Выпрямитель. Преобразует входное переменное напряжение в постоянное.
- Инверторный блок. Преобразует постоянный ток в высокочастотный переменный ток.
- Высокочастотный трансформатор. Уменьшает размеры и вес устройства, преобразуя высокочастотное напряжение.
- Вторичный выпрямитель. Преобразует высокочастотный переменный ток в постоянный ток для сварки.
- Система управления. Контролирует параметры сварки, обеспечивая стабильную дугу и защиту от перегрева и перегрузок.
- Система охлаждения. Предотвращает перегрев компонентов, продлевая срок службы инвертора.
Виды сварочных инверторов
Сварочные инверторы классифицируются по типу сварочного процесса, который они поддерживают, и по функциональным особенностям.
Основные виды инверторных сварочных аппаратов включают:

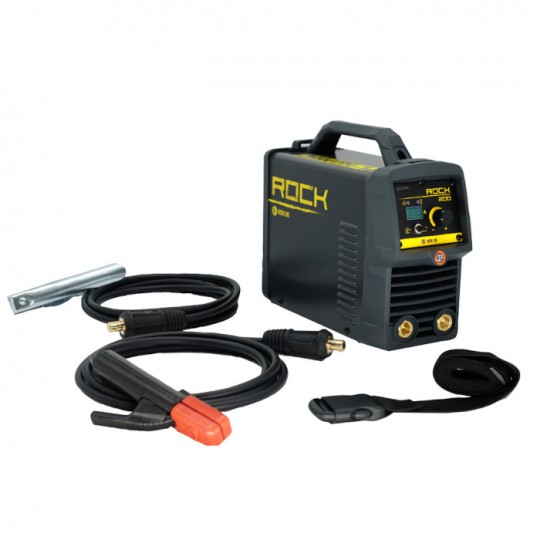

Ручной дуговой сварочный инвертор (MMA)
Предназначен для ручной дуговой сварки покрытыми электродами (MMA – Manual Metal Arc). Подходит для сварки углеродистой стали, нержавеющей стали и чугуна.
Преимущества: простота использования, высокая производительность, возможность работы в различных условиях, включая работу на высоте и в труднодоступных местах.
Инвертор для полуавтоматической сварки (MIG/MAG)
Предназначен для полуавтоматической сварки плавящимся электродом в среде инертного или активного газа. Подходит для сварки алюминия, нержавеющей стали и углеродистой стали.
Преимущества: высокая скорость сварки, автоматическая подача проволоки, возможность сварки тонких материалов.
Аргонодуговой инвертор (TIG)
Предназначен для аргонодуговой сварки неплавящимся вольфрамовым электродом (TIG – Tungsten Inert Gas). Обеспечивает высокое качество сварного шва и точное управление процессом сварки.
Преимущества: подходит для сварки тонких материалов и высокоточных работ, возможность сварки различных металлов и сплавов.
Преимущества сварочных инверторов:
- Инверторные сварочные аппараты гораздо легче и компактнее традиционных трансформаторных аппаратов, что облегчает их транспортировку и использование в различных условиях.
- Благодаря высокочастотной технологии, инверторы потребляют меньше энергии при выполнении сварочных работ.
- Высокая частота позволяет поддерживать стабильную дугу, что улучшает качество сварочного шва.
- Инверторы обеспечивают точное регулирование параметров сварки, что позволяет адаптировать процесс под конкретные задачи и материалы.
- Инверторы оснащены системами защиты от перегрева, перегрузки и короткого замыкания, что увеличивает их надежность и долговечность.
Газосварочные горелки
Используются для сварки и резки металлов с использованием горючих газов, таких как ацетилен, пропан или водород, в сочетании с кислородом. Этот метод широко применяется в строительстве, ремонте и монтажных работах.
Газопламенные резаки
Применяются для резки металлических изделий путем сжигания металла в кислородной струе. Позволяют выполнять точные и качественные резы.

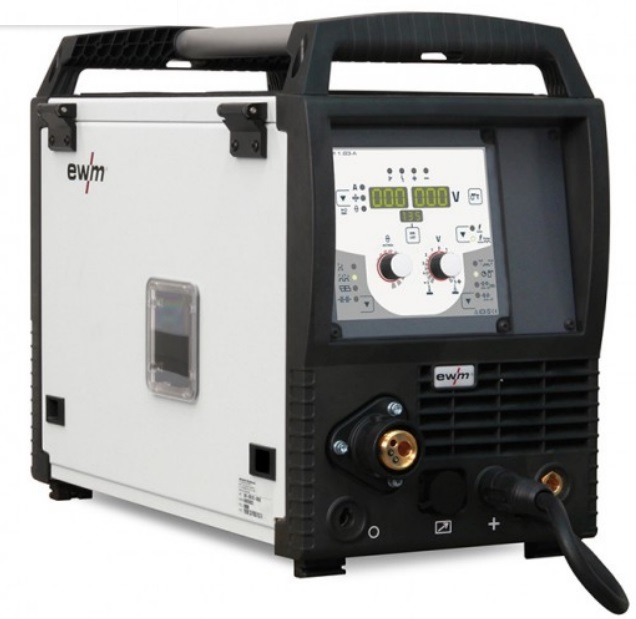

Полуавтоматические сварочные аппараты (MIG/MAG)
Используют сварочную проволоку, подаваемую автоматически в зону сварки. MIG-сварка (металлический инертный газ) используется для сварки алюминия и нержавеющей стали, а MAG-сварка (металлический активный газ) – для углеродистых сталей.
Основной принцип работы сварочного полуавтомата заключается в подаче плавящейся проволоки в зону сварки и защите этой зоны газом, который предотвращает окисление металла и улучшает качество сварного шва. В методе MIG используется инертный газ (аргон или гелий), а в методе MAG – активный газ (углекислый газ или его смеси).
Основные компоненты сварочного полуавтомата:
- Источник питания. Обеспечивает необходимое напряжение и ток для создания сварочной дуги.
- Проводник сварочной проволоки. Автоматически подает проволоку в зону сварки с регулируемой скоростью.
- Горелка. Направляет проволоку и газ в зону сварки, позволяя оператору точно контролировать процесс.
- Регулятор газа. Контролирует подачу газа для защиты зоны сварки от окисления.
Сварочные полуавтоматы бывают:
- Низкой мощности. Эти устройства предназначены для сварки металла толщиной до 3 мм. Обычно они используются в домашних мастерских и для мелких ремонтных работ. Преимущества: компактные размеры, простота использования, доступная цена.
- Среднемощные. Применяются для сварки металла толщиной до 6 мм. Они часто используются в автомобильной и механической промышленности, а также для ремонта и строительных работ. Применение: автомобильные мастерские, механическая обработка, строительные работы.
- Высокомощные (полупрофессиональные). Имеют мощность от 6 до 8 кВт и могут сваривать металл толщиной до 10 мм. Эти устройства используются в производстве и на строительных площадках. Преимущества: высокая производительность, возможность сварки толстых металлов, надежность.
- Специальные полуавтоматы. Могут работать с толщиной металла 10 мм и более. Эти аппараты предназначены для выполнения специализированных и сложных задач. Преимущества: высокая мощность и производительность, возможность выполнения сложных сварочных работ.
Преимущества сварочных полуавтоматов (MIG/MAG):
- Высокая скорость сварки. Автоматическая подача проволоки и защита газом позволяют значительно ускорить процесс сварки по сравнению с ручной дуговой сваркой.
- Качество соединений. Защитный газ предотвращает окисление металла, обеспечивая прочные и качественные сварочные швы.
- Универсальность. Возможность сварки различных металлов и сплавов, включая углеродистую сталь, нержавеющую сталь и алюминий.
- Простота использования. Современные полуавтоматы оснащены интуитивно понятными панелями управления и автоматическими функциями, что облегчает работу даже для начинающих сварщиков.
- Экономичность. Полуавтоматическая сварка позволяет экономить время и материалы, уменьшая затраты на выполнение сварочных работ.
Автоматические сварочные аппараты
Предназначены для выполнения сварки без участия оператора. Используются в промышленности для массового производства, где требуется высокая точность и скорость сварки.
Ручные точечные сварочные аппараты
Применяются для соединения тонких листовых металлов путем их локального нагрева и сдавливания между электродами.
Автоматические точечные сварочные аппараты
Используются на производственных линиях для быстрого и точного выполнения точечной сварки.
Аргонодуговые сварочные аппараты (TIG)
Используют неплавящийся вольфрамовый электрод и защитный газ (аргон или гелий) для создания стабильной дуги и защиты зоны сварки от окисления. Подходят для сварки тонких материалов и высокоточных работ.
Основные функции и характеристики сварочного оборудования:
- Создание сварочной дуги. Источник тока обеспечивает необходимое напряжение и ток для создания и поддержания сварочной дуги. Электроды и сварочная проволока используются для передачи тока к зоне сварки и заполнения сварочного шва.
- Регулировка параметров сварки. Регуляторы тока и напряжения позволяют точно настроить параметры сварки в зависимости от толщины и типа металла. Системы подачи газа обеспечивают подачу защитного газа для предотвращения окисления сварочной ванны.
- Охлаждение и защита оборудования. Системы охлаждения используются для предотвращения перегрева сварочных аппаратов и обеспечения их длительной работы. Защитные кожухи обеспечивают безопасность оператору и защиту оборудования от внешних воздействий.
- Автоматизация и контроль процесса сварки. Панель управления позволяет оператору контролировать и регулировать процесс сварки. Системы автоматического контроля обеспечивают высокую точность и качество сварки за счет автоматического регулирования параметров.
Преимущества использования сварочного оборудования:
- Сварочные швы характеризуются высокой прочностью и долговечностью, что обеспечивает надежность конструкций и деталей.
- Сварочное оборудование используется в различных отраслях, включая строительство, машиностроение, судостроение, автомобильную промышленность и многие другие.
- Современные сварочные аппараты обладают энергоэффективностью и низкими эксплуатационными затратами.
- Сварочные аппараты позволяют выполнять широкий спектр сварочных операций, включая сварку различных металлов и сплавов, ремонт и модернизацию конструкций.
Споттеры для сварки
Эти устройства представляют собой специализированные аппараты, используемые для точечной сварки и ремонта металлических изделий. Они находят широкое применение в автосервисах, производственных предприятиях и других областях, где требуется высокоточная работа с металлом.
Электрические споттеры
Эти аппараты используют электрический ток для создания точечной сварки. Они могут сваривать металл толщиной до 3 мм. Часто используются в автосервисах для ремонта кузовных деталей и других металлических компонентов.
Конденсаторные споттеры
Эти устройства используют конденсаторы для накопления и высвобождения электрической энергии в виде искры между металлическими деталями. Они способны сваривать металл толщиной до 6 мм. Подходят для работы с более толстыми металлическими листами и деталями, такими как кузовные панели и рамы.
Инверторные споттеры
Работают на основе инверторной технологии, что обеспечивает более точное управление процессом сварки. Они подходят для сварки металла толщиной до 3 мм. Часто используются в производственных цехах и автосервисах, где требуется высокая точность и качество сварочных соединений.
Плазменные аппараты
Представляют собой мощные инструменты, используемые для сварки и резки металла с использованием плазменной дуги. Они находят широкое применение в различных отраслях, от строительства до производственных линий.
Ручные плазменные аппараты
Компактные и портативные устройства, которые можно использовать для сварки и резки металла в условиях, где нет доступа к электросети. Часто используются в строительстве, ремонте и обслуживании, где требуется мобильность и возможность работы на открытом воздухе.
Полуавтоматические плазменные аппараты
Более крупные и мощные устройства, предназначенные для использования в промышленности для сварки металлических конструкций. Подходят для выполнения крупных сварочных работ, таких как сборка металлических конструкций и производственное оборудование.
Автоматические плазменные аппараты
Аппараты, интегрированные в производственные линии для автоматизированной сварки и резки металла. Основная сфера их применения – автоматизированные процессы на производственных линиях, где требуется высокая точность и продуктивность.
